| 品牌:精填 | | 加工定制:是 | | 含量≥:100 % | |
| 材质:PP CPVC PVDF PFA | | 密度:0.9-1.8 g/cm3 | | 执行质量标准:HG/T 3986 | |
| 型号:花环 | | | | | |
塑料花环
我公司生产的花环填料有聚丙烯(PP)、增强聚丙烯(RPP)、聚氯乙稀(PVC)、氯化聚氯乙稀(CPVC)、)、聚偏氟乙烯(PVDF)、PFA、ETFE等材质。主要经过高温加热熔融钢模注塑加工而成。
塑料花环填料*早是由美国A.J.Teller于1954年研制开发出来的,因此花环也经常被称为泰勒花环填料(Teller Rosette)。它的形状类似将一个圆形螺旋体首尾相接,绕成一个圆形.由于填料的空隙处能有较高的持液量,可使塔内液体的停留时间较长,从而增加了气液两相的接触时间,提高了填料的传质效率。花环填料具有空隙率大,压降和传质单元高度低,泛点高,汽液接触充分,比重小,传质效率高等特点,多用于气体洗涤、净化塔中。

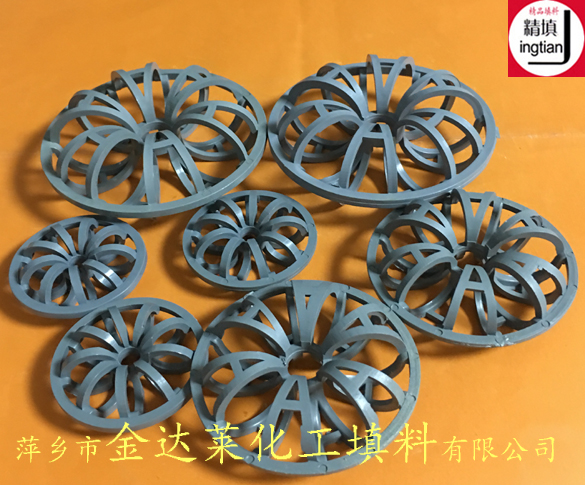

氯化聚氯乙烯(CPVC)A型花环
其中氯化聚氯乙稀花环填料,它既可以耐60-90℃以上热碱腐蚀,也可以耐氯气及次氯酸、次氯酸纳的腐蚀,可完全满足氯碱行业的使用要求。CPVC是一种饱和状态的高含氯量树脂,其含氯量为62-68%。我们将CPVC粉料与5-8%的LH改性剂相配合,在110-200℃ 的温度下加工成粒料进行注塑成型,使其达到*佳的热稳定性、抗冲击性及耐腐蚀性。填料的结构为双圆花环,抗压强度高,填料之间相互重叠小、比表面积大、流体阻力压降小,塔内不易堵塞,分离效果好,使用寿命长。经化工部非金属材料监测中心和湖南大学化学工程系,安徽化工研究院测试,各项性能指标均符合标准要求,具有很强的应用价值。以年产5万吨离子膜烧碱工程计算,常规填料一般使用1-2年就需要更换,需要资金17万元左右。CPVC填料一般使用3-7年更换一次,只需资金40万元左右,按年度比计算,可节约资金25%以上,使用周期为3倍以上。由于常规填料的耐腐蚀性不良,还会造成装置的生产能力迅速下降。可见采用CPVC花环填料可取得显著的经济效益和社会效益。
表1:塑料花环特性参数
规格
mm, |
直径×高度×壁厚
mm |
圈数
个 |
比表面积
m2/m3 |
空隙率
% |
堆重
kg/m3 |
堆积个数
n/m3 |
干填料因子
m-1 |
ф25 |
25×9×(1.5×2) |
9 |
269 |
85 |
128 |
175000 |
488 |
ф47 |
47×19×(3×3) |
9 |
185 |
88 |
111 |
32500 |
271 |
ф51 |
51×19×(3×3) |
9 |
180 |
89 |
103 |
25000 |
255 |
ф59 |
59×19×(3×3) |
12 |
150 |
92 |
102 |
17500 |
213 |
ф73 |
73×28×(3×4) |
12 |
127 |
89 |
102 |
8000 |
180 |
ф95 |
95×37×(3×6) |
12 |
94 |
90 |
88 |
3600 |
129 |
ф145 |
145×48×(3×6) |
20 |
65 |
95 |
57 |
1100 |
76 |
表2 不同材质塑料花环填料堆积密度
规格
mm |
直径×高度×壁厚
mm |
PP |
RPP |
PVC |
CPVC |
PVDF |
ф25 |
25×9×(1.5×2) |
128 |
137 |
150 |
170 |
245 |
ф47 |
47×19×(3×3) |
111 |
118 |
175 |
195 |
322 |
ф51 |
51×19×(3×3) |
103 |
109 |
162 |
179 |
296 |
ф59 |
59×19×(3×3) |
72 |
76 |
113 |
125 |
207 |
ф73 |
73×28×(3×4) |
102 |
110 |
161 |
178 |
294 |
ф95 |
95×37×(3×6) |
88 |
93.8 |
139 |
153 |
253 |
ф145 |
145×48×(3×6) |
47 |
51 |
74 |
88 |
146 |

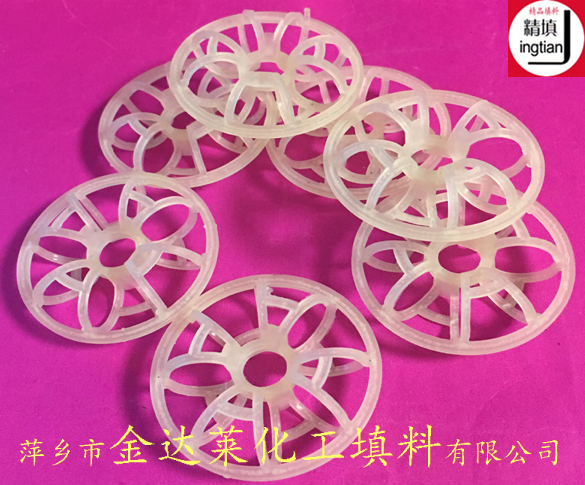

我公司的PVDF聚偏氟乙烯花环填料

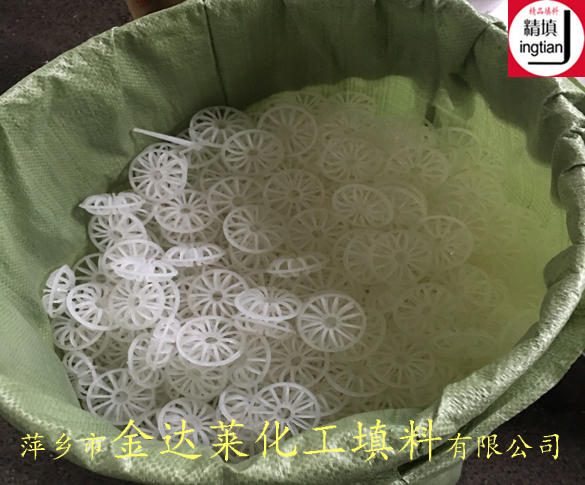

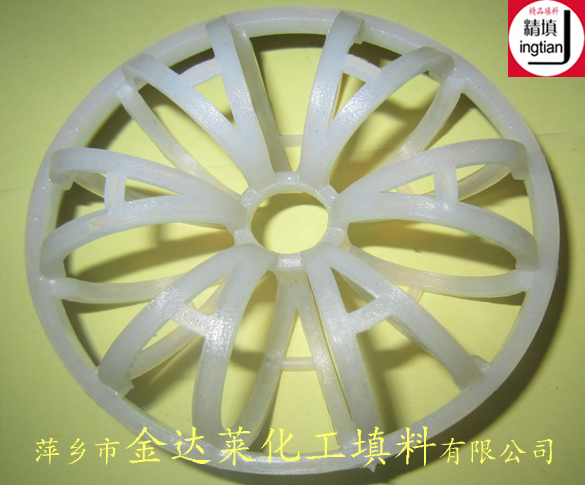

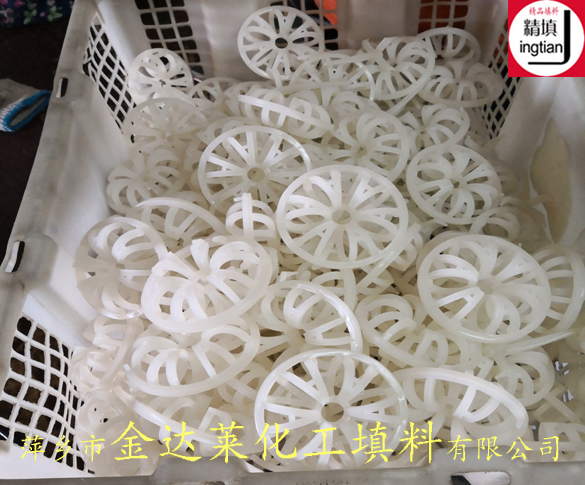

聚丙烯泰勒花环填料

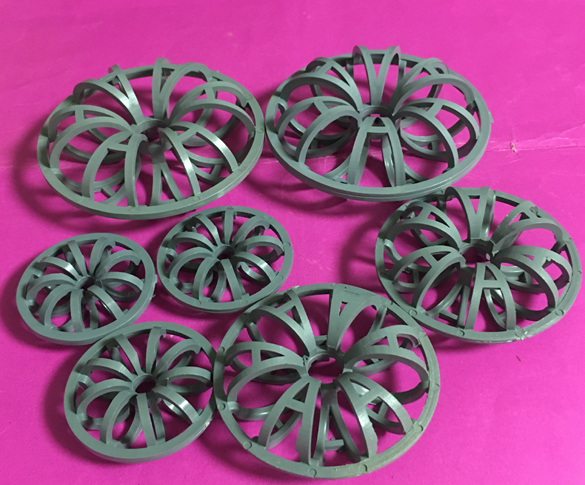

PVC聚氯乙烯花环填料

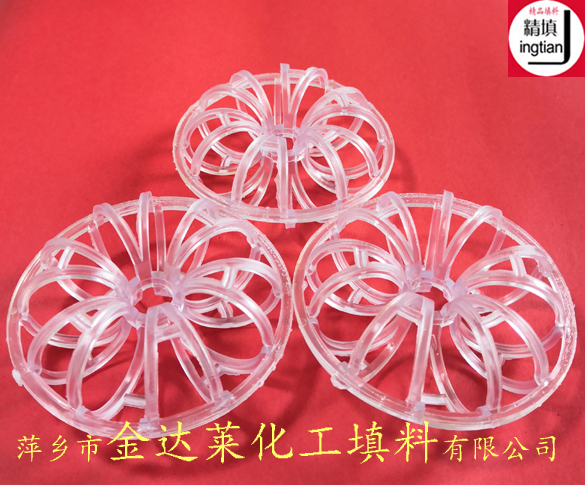

PFA塑料花环填料

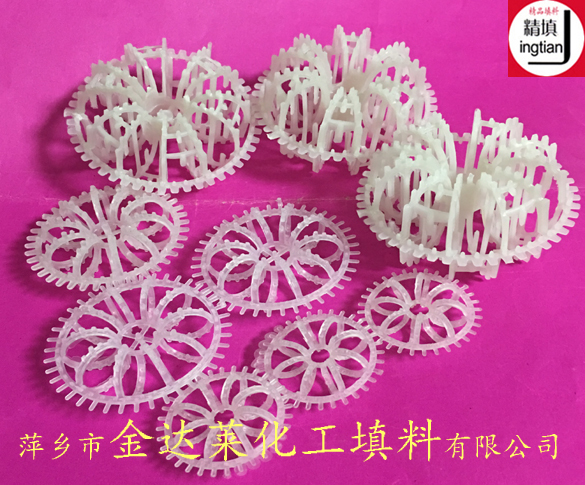

φ73mmETFE塑料花环填料
